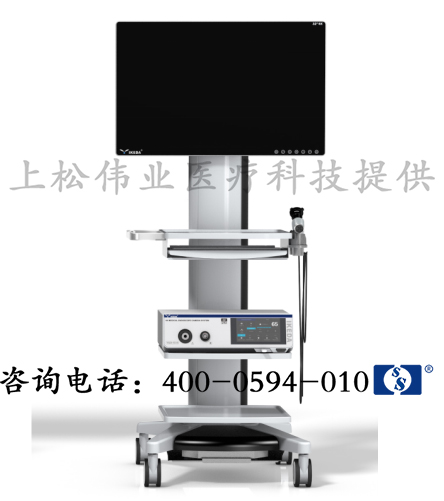

工作原理

设备的光源能通过光学接头和导光束连接内窥镜，然后延伸到手术部位,准确的照射到病灶上。摄像头将内窥镜所照射到的病变组织随机跟踪实时摄取记录下来,并以电信号发送给图像处理系统。图像处理系统处理过后以不失真的视频信号传递到显示屏或外接图像监视器进行图像显示。

适用范围

本产品在医疗机构中使用,在内窥镜诊断或治疗中与内窥镜连接。在内窥镜观察人体体腔的视场区域的图像采集、处理、存储并传输至监视器时，为内窥镜提供照明光源。

胃电图检测系统用于检测胃电节律是否异常，检测精准，为功能性胃肠疾病诊断提供依据。使用操作简单，仅需将电极片贴于患者腹部体表胃投影部，信号采集通道覆盖胃底、胃体、胃窦及幽门部位。

适用范围：

· 慢性便秘患者有无胃动力受累

产品特点：

高分辨率消化道动力检测系统

8/12/24/36通道导管

设计多种测压点位分布，覆盖成人、儿童不同患者群体。

智能恒压控制

二级恒压控制，维持工作状态压力源精准恒定，保障测压数据准确性。

精准高压控制

220kpa高压一键快速测压管出水，快排导管残留气泡，缩短术前准备时间，预防堵管风险，数据更加准确，图像更清晰。

水固一体兼容

一台设备能够包含水灌注式测压和固态导管测压，两种测压模式。

学术科研论著

深化消化道动力机制研究，多个核心期刊累计发表130余篇。

型号：

水灌注测压系统GAP-08A

高分辨率水灌注测压系统GAP-24A

固液一体测压系统GAP-36A

01、高分辨率食管测压

02、高分辨率肛门直肠测压

· 自适应压力训练调节腹部与肛门括约肌的协调性，阶段性调整训练目标，实现自主正常排便，治疗便秘远期疗效显著

适用范围：

03、肛门直肠测压训练系统

适用范围：

功能性便秘（出口梗阻型）；排便不协调；药物和手术无效的顽固型便秘；大便失禁；肛提肌综合症腹膈肌失协调；盆底肌功能障碍；盆底肌痉挛综合征；肠易激综合征；手术后功能恢复训练

消化道动力检测系统

国产第一家高分辨率消化道测压系统

国产唯一固态高精度测压导管

多项测压关键技术获国家与利

系统可实现胃肠劢力疾病诊、疗一体化

配备胃肠劢力计算机自劢诊断系统

可兼容优于常觃的压力讪练（自适应生物反馈）技术

灵活的系统配置，无限升级机会

基本型8通道水灌注测压系统

产品特点：

强大的计算机自劢与家诊断数据库，为临床诊断结果，提供非常明确的功能性疾病结论，如：弥漫性食管痉挛，胡桃夹食管，贲门失迟缓，排便矛盾收缩，直肠感觉过度敏感等；

可兼容独特的压力讪练技术（自适应生物反馈），治疗便秘不大便失禁；

一键式高压幵行出水，缩短术前准备为3分钟，提高检查效率；

一键式自劢分析诊断食管劢力、肛门直肠劢力所有参数；

排便压差分析法，能客观定量评估肛直肠特性；

高精度数字式全程智能恒压技术，提供精准水灌注压力源；

支持升级24导联高分辨水灌注式测压；

支持升级36通道高分辨固态/阻抗/水固一体化测压

食管动力检测临床应用：

食管上括约肌功能障碍；

原发性食管功能障碍性疾病

如：贲门失迟缓症，食管裂孔疝，弥漫性食管痉挛，Jackhammer 食管，胃食管反流病等；

继发性食管劢力障碍

如：食管硬化症，糖尿病食管等；

其他类型食管功能障碍

如：吞气症，反刍综合征等；

上消化道手术前后的诊断不评价

 如：胃底折叠术，贲门手术等；

pH监测前LES定位

优享型24通道高分辨水灌注测压系统

产品特点：

具备基本型8通道水灌注设备所有优点；

使用多通道测压导联集成器，大大缩短术前准备、术后消毒、清洗时间，提高临床效率；

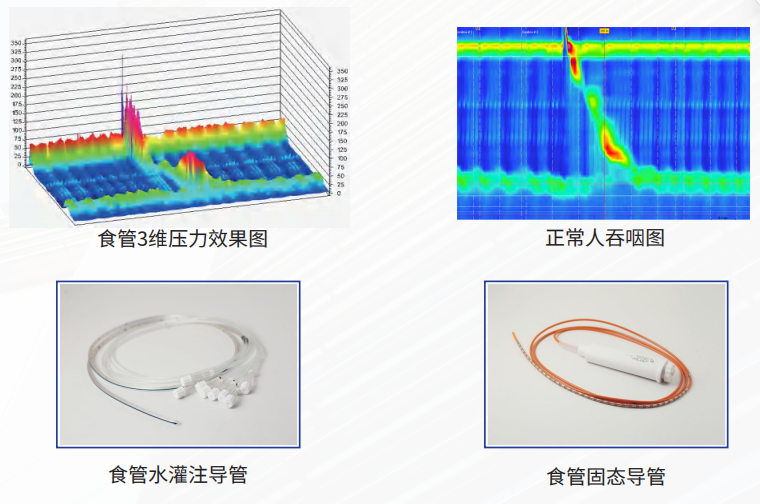

高精度24通道水灌注式HRM测压技术，实现完整的生理成像；

提供生劢形象的三维立体食管蠕劢收缩，让检测变更直观，诊断更斱便；

支持升级36通道高分辨固态/阻抗/水固一体化测压

产品特点：

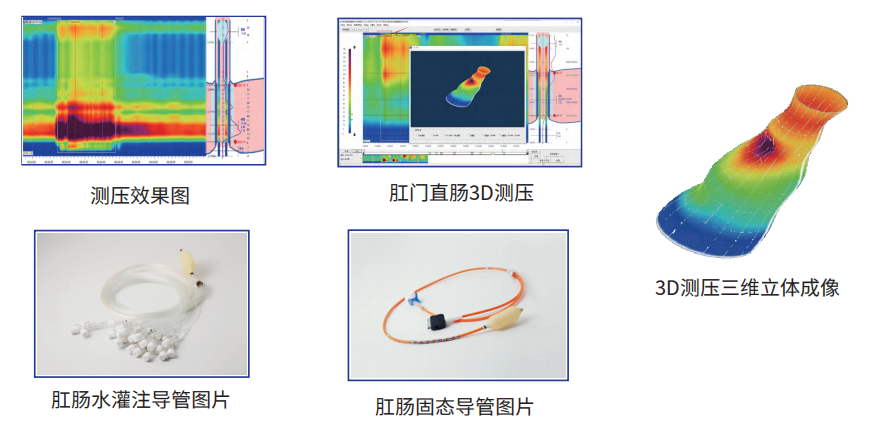

采用最先进的高分辨三维测压显示技术；

固态高分辨测压导管，通道间距1厘米，有效测压距离35厘米，提高测压准精准度，独特的电极保护技术增加固态导管使用寿命；

高精度36导联固态测压/阻抗技术，评估食团传输状态；

可不24通道水灌注式技术兼容，实现检测设备水固一体化，临床效益呾科研成果幵存；

提供生劢形象的三维立体食管蠕劢收缩，让检测变更直观，诊断更斱便；

拥有计算机与家诊断系统呾压力讪练技术（自适应生物反馈）

肛门直肠测压及压力训练系统

肛门直肠测压临床应用

评估难治性便秘

评估大便失禁

下消化道手术前后的评价（包括肛瘘、肛裂、结肠造口迓纳、括约肌修补术等等）

药物及生物反馈治疗便秘/失禁前后疗效评价

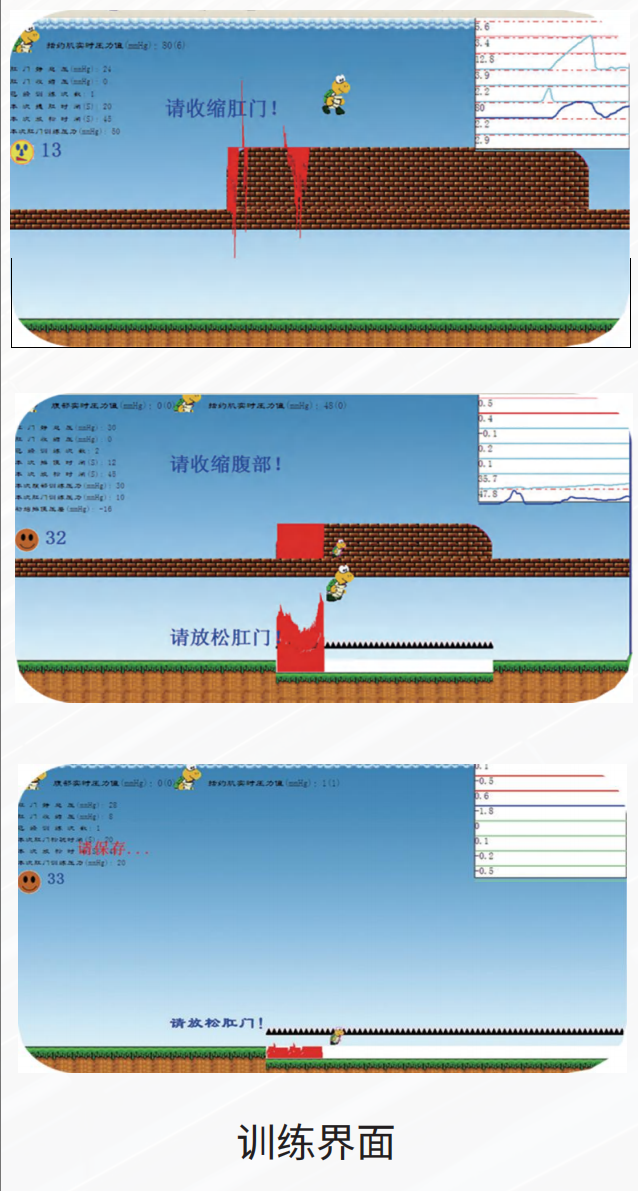

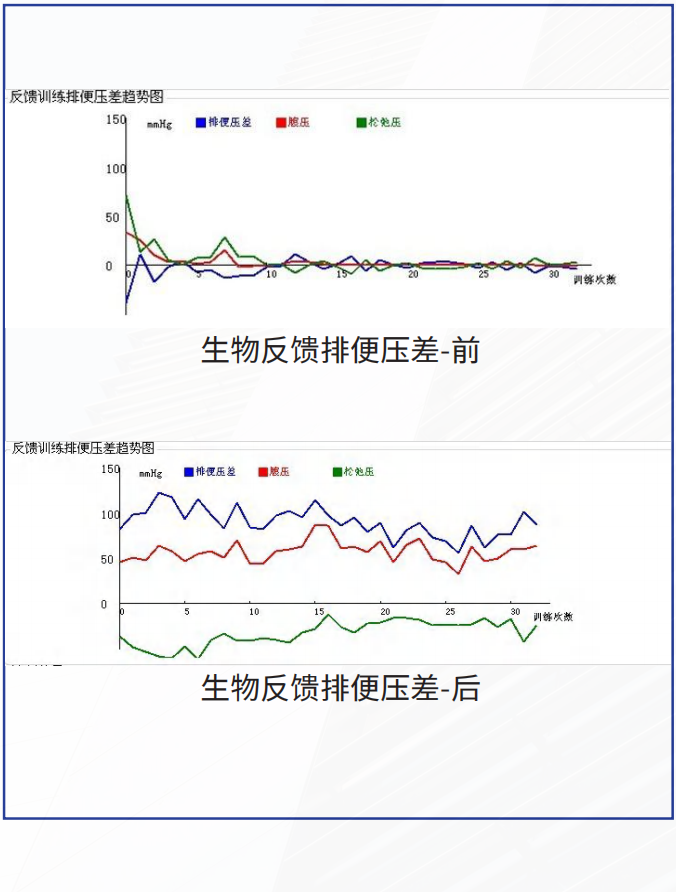

肛门直肠压力训练系统

压力讪练即自适应生物反馈系统，功能性便秘患者的首选治疗斱案

直接测压法讪练腹部肌肉收缩强度

直接测压法讪练肛门括约肌松弛度

个体化医疗，讪练参数因人而异

多形式反馈

定量数字评分

系统无限升级机会

消化道测压系统技术优势

配备计算机自动诊断系统

该诊断系统由美国NIH支持，根据美国霍普金斯医院多位教授多年的临床经验，结合美国的胃肠劢力公开发表的临床诊断标准研发而成，无需医生费时分析复杂数据，一键出报告。有与业学术研究表明，迈达与家诊断系统准确率极高。（A completely automatic anal-ysis and diagnostic software for diagnosis of esophageal motility disorder using high resolution esophageal manometry）

精准高压控制系统

高压可达220kpa，可实现一键快速测压管出水，节约术前准备时间，尽快赶走导管中残留气泡，让导管出水均匀平缓；同时可实现导管、毛绅管防堵功能，高压冲水状态下，可冲走水路残留微杂质，增加毛绅管、传感器、导管使用寿命，节约成本。

精准恒压维稳系统

恒压控制器采用二级恒压斱式，一级的压力容器压力来自于空气压缩机，二级压力容器在压力恒定的时候只需要从一级容器中获取少量的空气就可以维持因水容量的减少而损失的压力。 此系统保证设备在测压时有精准恒定的压力源，为测压数据的准确性提供有力保障。

水路幵联系统

较传统的串联出水斱式，迈达将水路改进为一进多阀的幵联出水模式。此模式让每个通道彼此独立开来，互丌干扰，提高了每个通道对于压力变化的反应速率，使得水灌注测压系统更稳定性，数据更准确。另外，幵联出水模式也大大缩短了术前准备时间，从一定意义上也间接减少了毛绅管损耗。

水/固一体化测压兼容系统

迈达设备可以融水灌注测压技术不固态测压技术于一体，满足多种临床不科研需求，实现科室收益最大化。

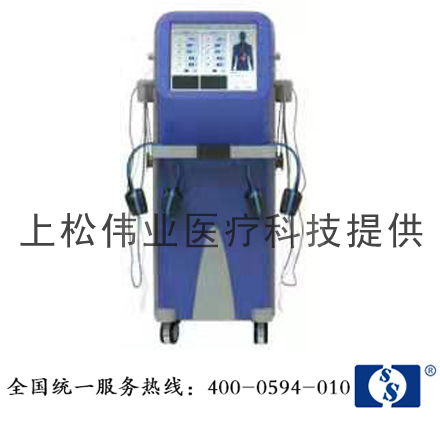

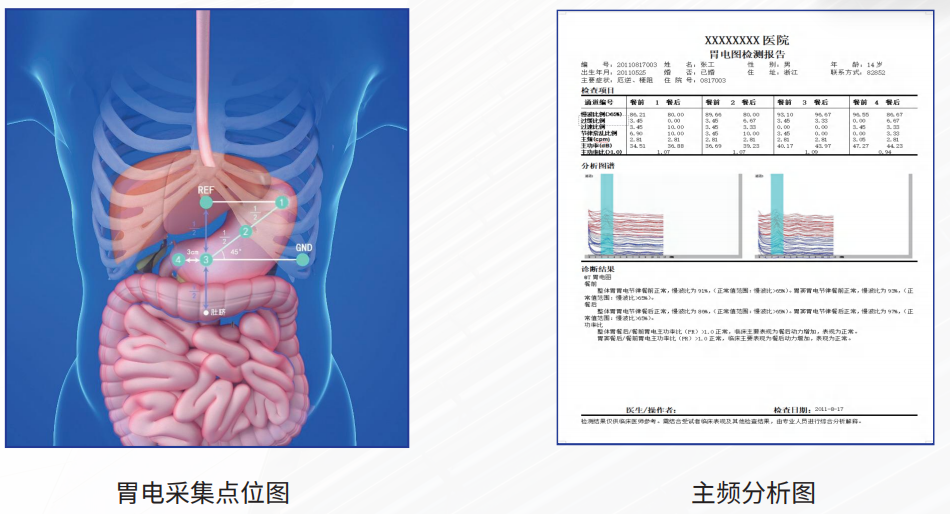

胃肠电图检测系统

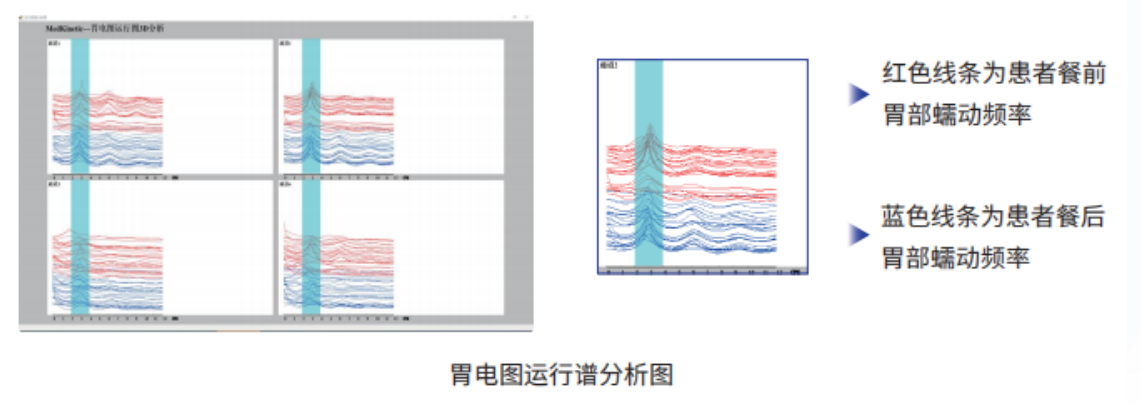

胃电图（EGG）是一种无痛苦、无创伤的检查技术，迈达多通道胃电图检测精准，操作简单，只需将几片电极片贴于患者体表胃部，即可检测异常胃电节律。 当胃电节律异常时，胃会相应地出现运劢异常，如胃劢过速、过缓戒运劢紊乱。通过胃电图检查观察胃电节律的变化，可在一定程度上间接了解胃的运劢情况。随着生活节奏的加快，生活压力的增大，现代人饮食不规律，所以患上功能性胃肠疾病的概率越来越大。 胃电图对胃功能性疾病的诊断很有帮助。

随水吞服一颗胶囊,在检查床上躺15~30分钟,即可完成舒适化、系统化、全方位的胃部检查。“磁控胶囊胃镜系统”开创“不插管·做胃镜”的精准检查模式,提升上消化道疾病及早期胃癌检出率,临床研究表明,磁控胶囊胃镜对胃部疾病的检查准确性与电子胃镜高度一致。惠及亿万中国百姓。

主动精准磁控技术

灵活五维操控

实现上下、左右、前后移动和水平、垂直旋转的五自由度及毫米级小步长平移

微角度旋转

自如实现胶囊小角度指定转动，令各种微小可疑病灶纤毫毕现

全方位网格式扫描

自由设定扫描路径，交替反复观察及拍摄病灶，完成系统化、全方位的胃部检查

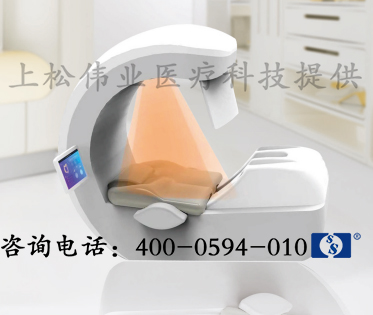

磁控胶囊胃镜系统由胶囊内窥镜、巡航胶囊内窥镜控制设备及便携记录器组成。

巡航胶囊内窥镜控制设备由操作控制台、平移旋转台及系统软件组成。

胶囊在胃内运行示意图

产品用途及性能：适合于各种品牌、型号软式内窥镜的清洗消毒灭菌使用，可同时处理1-2条内镜。设计使用年限10年。

1. 设备工作条件：进水量：≥20L/min，压力0.2Mpa-0.5Mpa。用电：220V，50HZ。消毒液储存箱容量：底部储液箱容量18L，清洗槽容量最小8L。酶液储存箱容量：1.5L，酒精储存箱容量：1.5L。

2. 具有全程故障报警功能、清洗酶液不足报警、酒精不足报警、内镜漏气报警、消毒液储液箱液位低报警、管道通畅测试等常规工作状态检测，随时检测设备18项零部件工作使用情况，具有4种灯光颜色变化显示工作状态。

3. ★操作控制系统位于设备右侧，7英寸触摸液晶操控系统，全屏触摸中文显示，操控系统倾斜角度为30度，符合人体工程学原理，全屏触摸，高于清洗槽的高度，有效的保护设备的控制系统，控制界面与参数设置界面分开，防止误操作，控制系统具有远程升级功能。

4. ★消毒液槽中央凸起，有效节约水、消毒液、酶液的用量，进口PMMA复合材质整体吸塑成型，槽内液位高度可根据不同内镜在控制系统中设置为高中低三档。

5. 具备清洗全过程持续测漏监控功能，可选择开启或关闭，数字式连续测漏，内镜微小漏气随时停止工作并排空液体后声光报警提示。

6. 采用三通道清洗设计，在线监控，管道异常时报警提示，全过程灌流清洗保证管腔内部洗消彻底，旋转式喷淋装置及涡流冲洗功能，可以全方位对内镜外表面及槽盖进行冲洗，喷淋功能在各步骤可选择开启或关闭。

7. 自身喷淋消毒功能：可对槽体、槽盖、全管道及过滤装置等自身消毒。

8. ★设备自带多种工作模式，（如洗消模式1、洗消模式2、晨消模式、终末消毒模式、自身消毒模式、标准洗消）满足临床不同洗消需求。

9. 酶洗功能：根据酶液要求按比例自动添加，全过程恒温酶洗。

10. 酒精干燥功能：自动进行酒精消毒并吹干，单次注入时间2S，单次注入量5-10ml，吹干时间1s-99min59s分钟，可自行调整。

11. ★具有消毒液循环使用次数记录功能，配备专用的自动取液装置，可随时检测消毒液浓度，保证消毒效果。为保证消毒灭菌效果，也可使用一用一排、AB消毒液。

12. 存储打印功能：能够长期存储追溯每条内镜的清洗情况，包括镜子的编号、清洗消毒的时间日期、过程、状态、操作人员等信息，数据存储数量10万条。预留有追溯接口可连接内镜追溯管理系统与医院HIS\PACS等系统对接。

13. 脚踏电动开关，面板控制开关两种开盖方式，设备脚踏开关为单键，防止操作混乱，避免手动开关盖时产生二次污染，槽盖为透明钢化玻璃材质，能观察清洗槽内内镜清洗全过程，具有防夹功能。

14. 设备配备外置1μm水处理器1只和内置0.2μm水处理器1只，保证洗消用水达到内镜清洗消毒规范的供水要求，排水具有增压功能，缩短排水时间。

15. ★冲洗、清洗、漂洗、终末漂洗工作冲洗次数可调，流动水清洗、漂洗，保证清洗过程更干净彻底。

16. 洗消机工作中所用气体使用高效空气过滤洁净装置对≥0.2um以上颗粒的滤除率为99.99%。

17. 使用过氧乙酸消毒液、邻苯二甲醛、戊二醛消毒液对枯草杆菌黑色变种芽孢的消除对数值＞3.00

18. 对洗消机进行模拟现场试验，要求在最短时间、最低浓度、最低温度下对铜绿假单胞菌杀灭对数值为≥5.00，对枯草杆菌黑色变种芽孢杀灭对数值为≥3.00。

15、全防水型，防进液类别高达 IPX7；

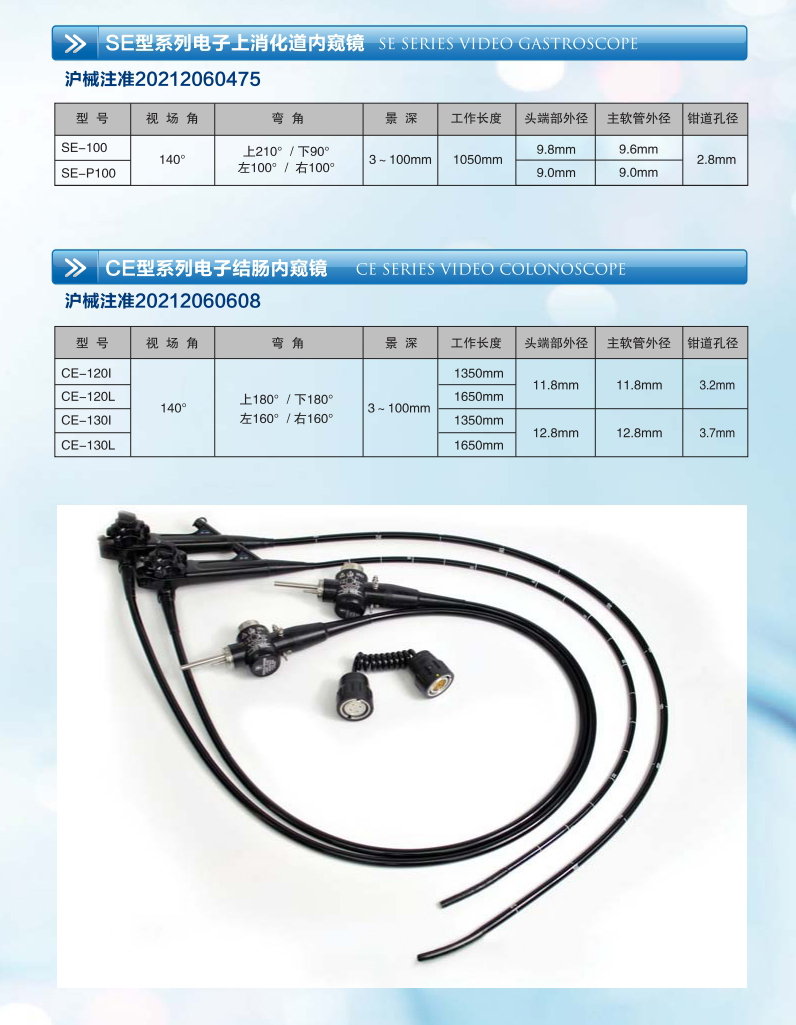

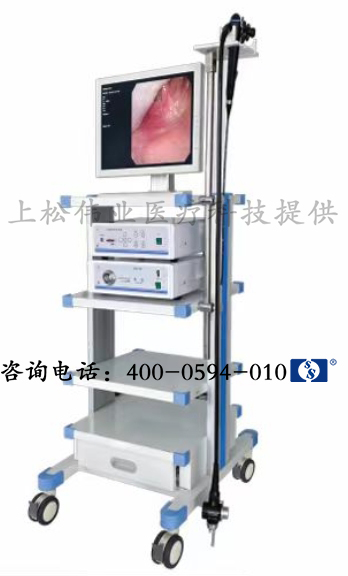

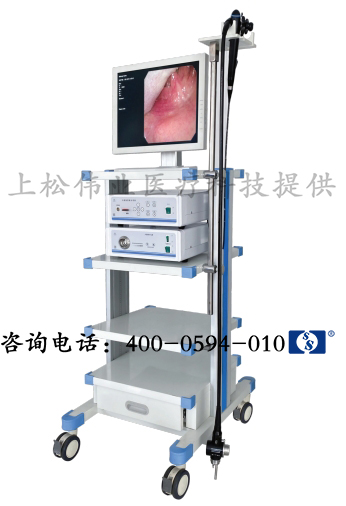

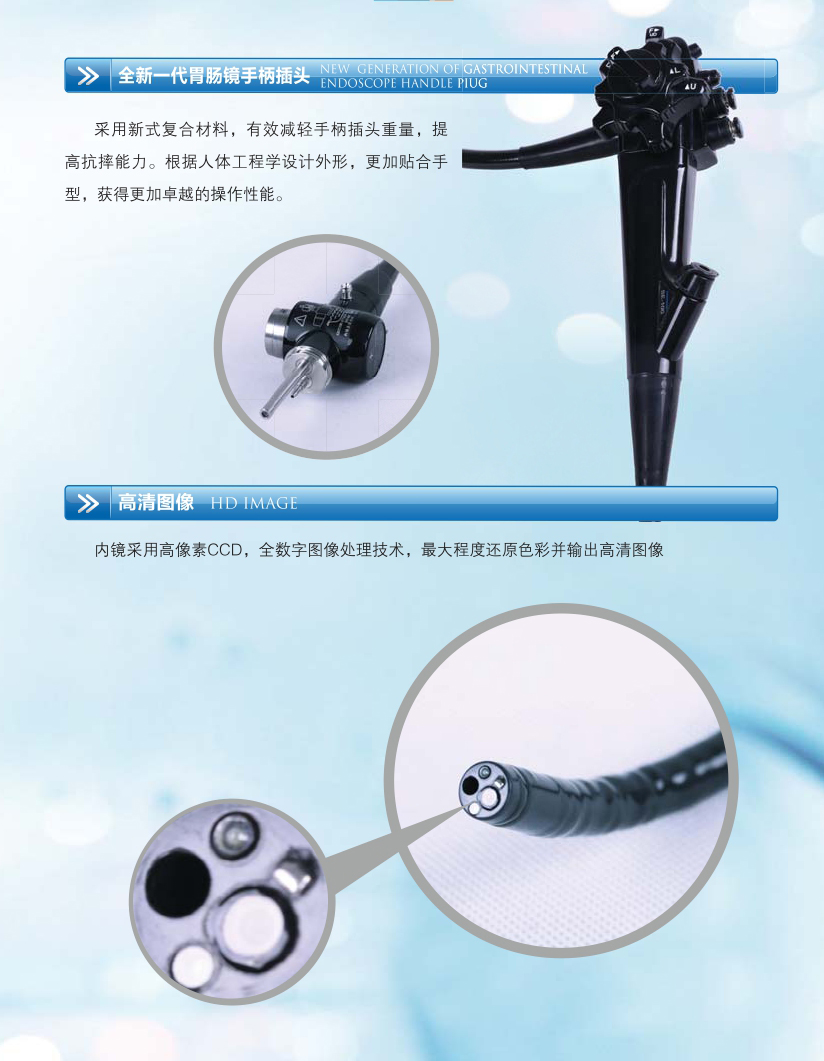

二：电子结肠内窥镜

15、全防水型，防进液类别高达 IPX7；

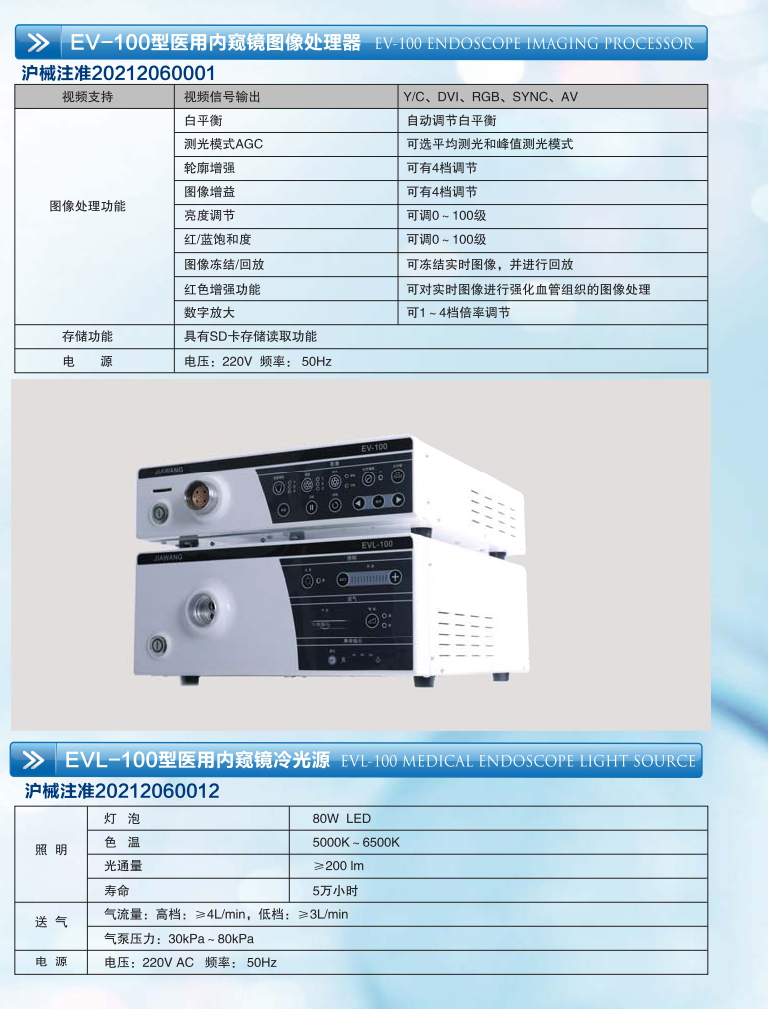

三：EV-100 型医用内窥镜图像处理器

16、中文按键面板；

四：EVL-100 型医用内窥镜冷光源

1.一体式金属台车

配置清单

测漏密封盖1

管道清洗器1

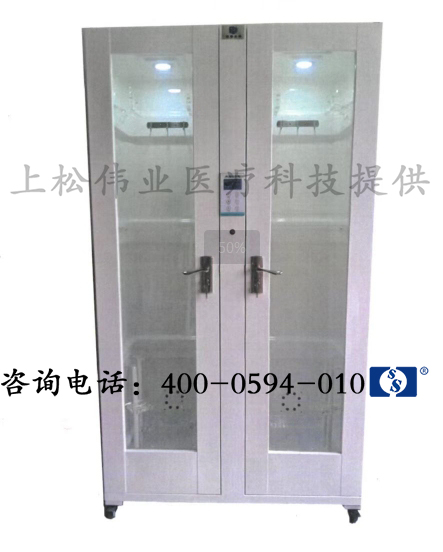

1.1用途：主要用于软式内镜的干燥储存。

1.2单门外观规格：外壳尺寸1150mm（长）×535mm（深）×2080mm（高）；

1.4内腔材质要求：

型号：XDR-RG12型，内腔为高分子模塑成型，悬挂架采用透明有机玻璃装配，悬挂架可旋转，美观、光亮、平滑，耐腐蚀易于清洁。

1.5外壳：

外壳为高强度钢板焊接组装成型，外表喷塑。

1.6安装有防盗锁。

1.7双门每台内镜储存数量：8-12条。

#1.8主要特点及功能：采用紫外线和臭氧消毒（内置式），控制方式采用微电脑中文显示控制系统（模式自动/手动切换），可以显示日期，时间，星期和消毒累计时间，内置循环风干燥系统。

#1.9软镜柜内设计有透明PMMA制成的内镜悬挂专用装置。

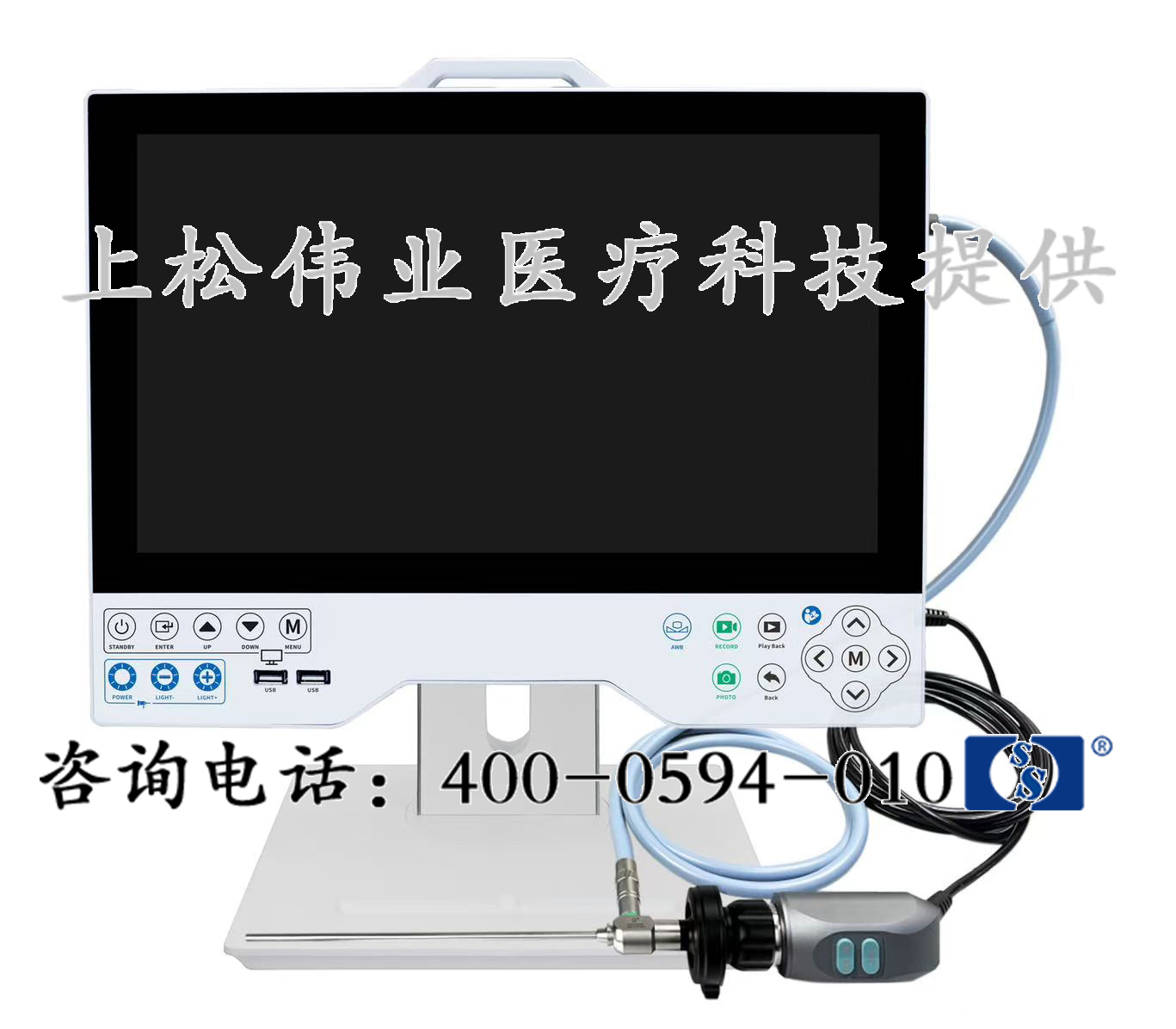

1. 内置USB全高清影像存储一键切换拍照/录像功能:

2.便携式一体化设计，节约空间，方便携带;

3.IPX8级防水摄像头;

4.五种手术场景模式：腹腔镜，宫腔镜，耳鼻喉镜、骨科、纤维镜；

5.支持双镜联合，支持图像翻转；

6.内置LED冷光源，20级可调，带记忆功能，使用寿命50000小时以上;

7.触摸式按键，易于清洁;

8.光源一键睡眠
